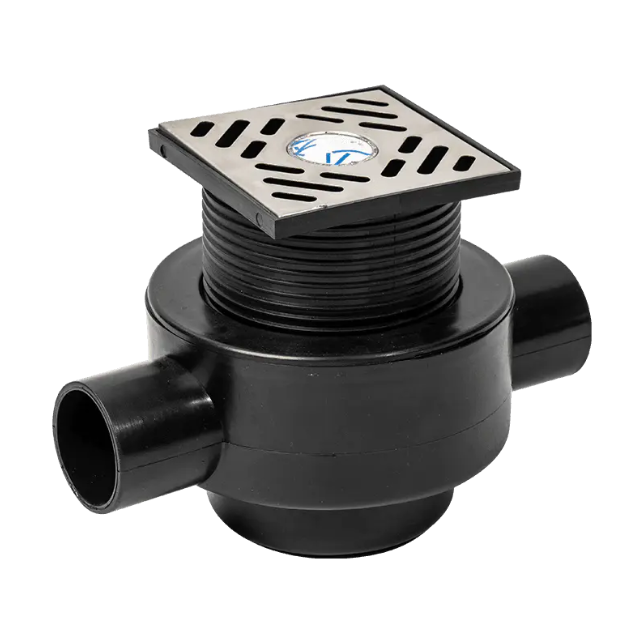

Wie installiert man einen horizontalen Bodenablauf mit PE-Rohrverbindungsstücken?

In modernen Wasserversorgungs- und Entwässerungssystemen für Gebäude Horizontaler Bodenablauf für PE-Rohrverbindungen werden aufgrund ihrer hervorragenden Korrosionsbeständigkeit, zuverlässigen Verbindungsleistung und flexiblen Installationseigenschaften häufig verwendet. Die ordnungsgemäße Installation ist der Schlüssel zur Gewährleistung einer reibungslosen Entwässerung und zuverlässigen Abdichtung.

Vorbereitung: Ein guter Handwerker muss zunächst seine Werkzeuge schärfen.

Angemessene Vorbereitung vor der Installation von a Horizontaler Bodenablauf für PE-Rohrverbindungen kann die Baueffizienz effektiv verbessern und die Installationsqualität sicherstellen.

Benötigte Materialien:

• Horizontaler Bodenablauf für PE-Rohrverbindungen body: Ensure the model and size meet design requirements.
• PE-Rohr: Das Abflussrohr, das mit dem Bodenablauf verbunden ist.
• Geräte und Formstücke für PE-Elektroschweiß-/Wärmeschweißverbindungen: Je nach Verbindungsmethode beispielsweise Elektroschweißmuffen, Wärmeschmelzschweißgeräte usw.
• Dichtungsmaterialien: Wie wasserfester Kleber, flexibles Dichtungsmittel usw., die zum Abdichten des Bereichs um den Bodenablauf zum Boden verwendet werden.



Erforderliche Werkzeuge:

• PE-Rohrschneider, Entgratmesser, Maßband, Wasserwaage, Marker, Reinigungsmittel (z. B. Alkohol), Lappen usw.



Inspektion vor Ort: Überprüfen Sie, ob die reservierten Löcher oder die Installationspositionen des Bodenablaufs korrekt sind und ob die Höhe den Designanforderungen entspricht. Der Untergrund sollte sauber und frei von hervorstehenden harten Gegenständen sein.

Detaillierte Installationsschritte für PE-Rohranschlüsse für horizontale Bodenabläufe

1. Bestimmen Sie Standort und Höhe

Bestimmen Sie zunächst den genauen Installationsort des horizontalen Bodenablaufs für PE-Rohre anhand der Konstruktionszeichnungen oder der Standortbedingungen. Die Oberseite des Bodenablaufs sollte etwa 2–5 mm etwas tiefer als die fertige Oberfläche (z. B. eine geflieste Oberfläche) liegen, um ein natürliches Gefälle zu schaffen und sicherzustellen, dass das Wasser reibungslos in den Abfluss fließt. Verwenden Sie zur Kontrolle eine Wasserwaage.

2. Schneiden und Verbinden von PE-Rohren

Rohrbehandlung: Schneiden Sie das PE-Rohr vertikal mit professionellen Schneidwerkzeugen entsprechend der erforderlichen Anschlusslänge ab und reinigen Sie die Grate an der Innen- und Außenseite des Rohrs mit einem Entgrater.

Bodenablaufanschluss: Horizontale Bodenabläufe für PE-Rohre werden in der Regel durch Elektroschweißen oder Heißschmelzen mit dem PE-Abflussrohr verbunden, um die Dichtigkeit und Festigkeit der Verbindung sicherzustellen.

Elektrofusionsanschluss (empfohlen): Reinigen Sie den Ablaufstutzen und den Rohranschlussbereich und kratzen Sie die Oxidschicht mit einem Schaber ab.

• Elektroschweißverbindung: Schieben Sie das Elektroschweiß-Fitting (z. B. Elektroschweißmuffe) auf die Verbindungsstelle, befestigen Sie es und führen Sie dann das Schweißschweißen gemäß der Geräteanleitung durch.


• Hot-Fusion-Verbindung: Platzieren Sie die Rohr- und Abflussanschlussenden in der Heizplatte der Heißschmelzmaschine. Sobald es geschmolzen ist, entfernen Sie es schnell, richten Sie es aus und üben Sie einen gleichmäßigen Druck aus, um die Verbindung herzustellen.



Wichtig: Vor dem Verbinden müssen die Oberflächen absolut sauber, trocken und ölfrei sein – entscheidend für die Gewährleistung der Schweißqualität.

3. Befestigung und Ausrichtung des Bodenablaufkörpers

Platzieren Sie den angeschlossenen PE-Rohrverbinder waagerecht im vorgebohrten Loch und achten Sie darauf, dass der Abfluss in die richtige Richtung zeigt.

Verwenden Sie eine Wasserwaage, um die Ebenheit und Höhe erneut zu überprüfen. Bei Bedarf mit Unterlegscheiben oder Stützen anpassen.

4. Füllen und Sichern

Nachdem die Verbindung abgekühlt und verfestigt ist, füllen und sichern Sie die Lücken rund um den Ablaufkörper mit Zementmörtel oder speziellem Befestigungsmaterial, um die Stabilität zu gewährleisten.

5. Abdichtung und Abdichtung

Dies ist ein entscheidender Schritt zur Vermeidung von Lecks, insbesondere in Nassbereichen wie Badezimmern.

• Führen Sie nach der Befestigung eine sekundäre Abdichtung durch.
• Reinigen Sie den umliegenden Bereich, der den Boden berührt.
• Tragen Sie eine wasserdichte Beschichtung oder Membran auf den Ablaufflansch und den umgebenden Boden auf.
• Stellen Sie sicher, dass die wasserdichte Schicht bis in die Abflussöffnung reicht.
• Verwenden Sie nach dem Aushärten eine flexible Dichtmasse, um den Spalt zwischen dem Abfluss und dem fertigen Boden abzudichten.



6. Schutz und Akzeptanz

Schutzmaßnahmen: Decken Sie den Abfluss bei späteren Bauarbeiten (Fliesen usw.) ab, um das Eindringen von Schmutz zu verhindern.

Wassertest: Füllen Sie nach dem Aushärten des Wassers den Abflussbereich mit Wasser, um die Entwässerungsleistung zu überprüfen und sicherzustellen, dass keine Lecks auftreten.

Zusammenfassung der Bauvorkehrungen

• Temperatureinfluss: Die PE-Schmelzqualität ist temperaturempfindlich; innerhalb des empfohlenen Bereichs arbeiten.
• Genaue Ausrichtung: Eine schlechte Ausrichtung kann zu Spannungskonzentrationen oder schlechter Abdichtung führen.
• Sauberkeit steht an erster Stelle: Das Entfernen von Oxidschichten und das Reinigen von Oberflächen ist zwingend erforderlich.
• Pistenanforderungen: Stellen Sie sicher, dass die an den Bodenablauf angeschlossenen Abflussrohre ein ordnungsgemäßes Gefälle aufweisen.



Durch Befolgen der oben genannten Schritte und Vorsichtsmaßnahmen können Sie sicherstellen, dass der horizontale Bodenablauf mit PE-Rohrverbindungsstücken fest und zuverlässig installiert wird, wodurch die Entwässerungsleistung maximiert und das Gebäude langfristig geschützt wird.
