Die Struktur, das Prinzip und die konzentrische/exzentrische Auswahlhilfe für PE-Exzenterreduzierer

Bei der Verbindung zweier Rohre unterschiedlichen Durchmessers sind Reduzierstücke unerlässlich. Allerdings weisen herkömmliche konzentrische Konstruktionen bei der Handhabung bestimmter Flüssigkeiten und Betriebsbedingungen inhärente Nachteile auf. Aus diesem Grund, Exzentrische Reduzierstücke aus PE Mit ihrem einzigartigen Strukturdesign und ihrer überlegenen Leistung sind sie zur professionellen Wahl für die Lösung komplexer Flüssigkeitsprobleme geworden.

1. Was ist ein PE-Exzenterreduzierer?

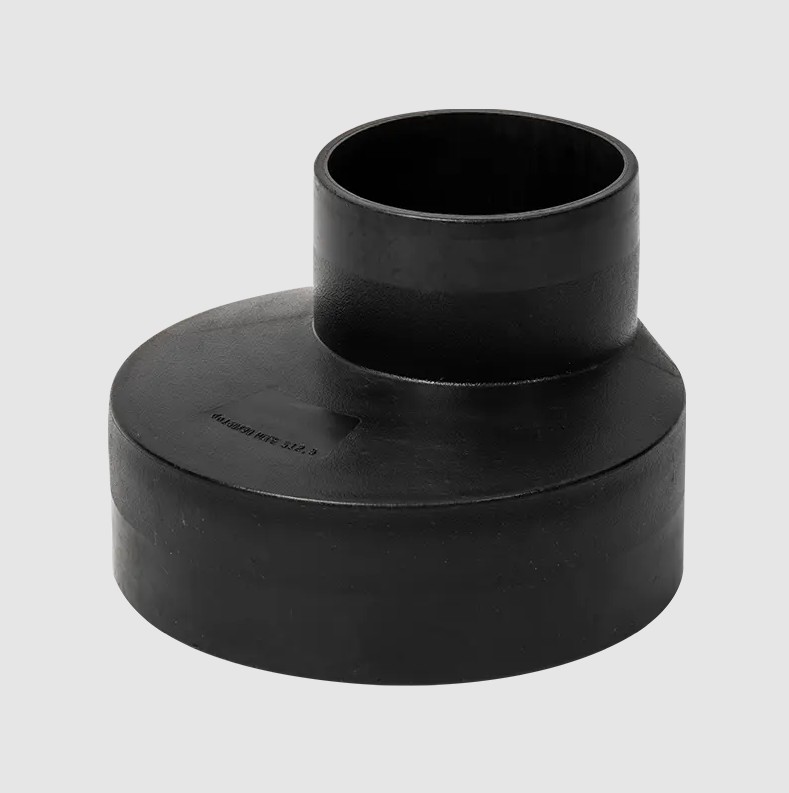

A Exzentrisches Reduzierstück aus PE ist ein spezielles Fitting, das verwendet wird, um einen reibungslosen Übergang zwischen Rohrdurchmessern zu erreichen. Es besteht aus langlebigem Polyethylen (PE) und bietet hervorragende Korrosionsbeständigkeit, hohe Festigkeit, leichte Konstruktion und hervorragende chemische Beständigkeit, wodurch es in verschiedenen Bereichen, einschließlich Wasserschutz, Gas- und Chemietechnik, weit verbreitet ist.

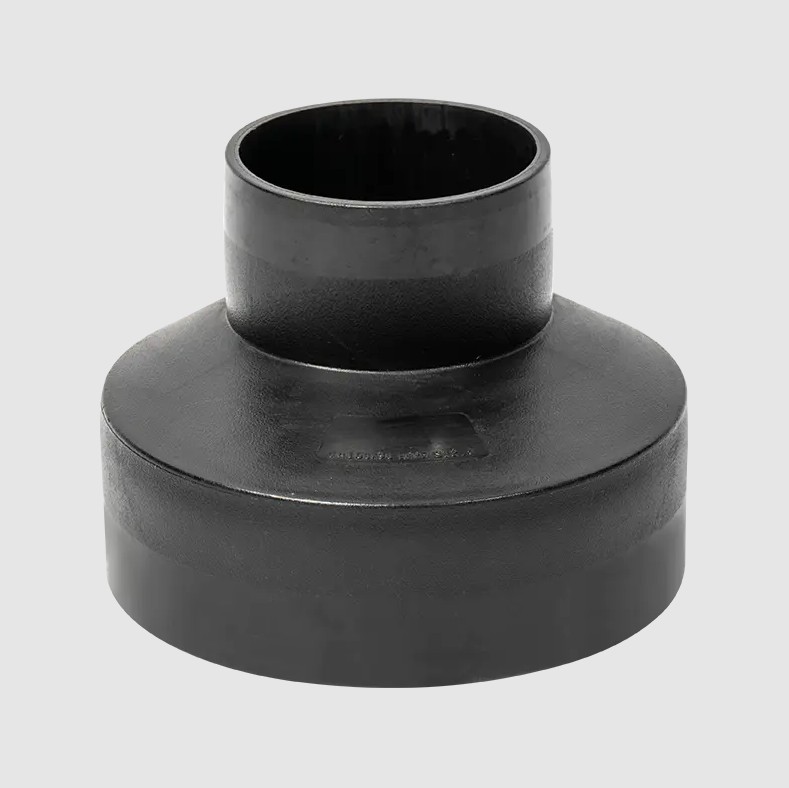

Im Gegensatz zu herkömmlichen konzentrischen Reduzierstücken sind die Mittellinien der beiden Enden eines Exzentrisches Reduzierstück aus PE – die größeren und kleineren Durchmesser – fallen nicht zusammen, sondern sind versetzt. Strukturell weist es einen asymmetrischen, sich verjüngenden Übergang auf, wobei eine Kante gerade bleibt, während die andere Kante sich verjüngt. Es ist dieses einzigartige exzentrische Design, das ihm einen entscheidenden Vorteil bei der Flüssigkeitskontrolle verschafft.

2. Was ist das Prinzip des PE-Exzenterreduzierers?

Das Funktionsprinzip des Exzentrisches Reduzierstück aus PE basiert auf der Optimierung der Fluiddynamik, um zwei große technische Herausforderungen zu beseitigen, die bei Durchmesseränderungen in horizontalen Rohrleitungen auftreten können: Kavitation und Feststoffablagerungen.

In horizontalen Rohrleitungen führen herkömmliche konzentrische Reduzierstücke zu strukturellen Diskontinuitäten im Flüssigkeitsweg oben oder unten:

• Eliminierung des Kavitationsrisikos (horizontale Flat-Top-Installation): Wenn sich bei der Förderung von Flüssigkeiten die gerade Seite des Reduzierstücks oben in der Rohrleitung befindet (d. h. bei flacher Installation), verhindert diese Konstruktion eine Gasansammlung an der Übergangszone, wo der Durchmesser zunimmt, und verhindert so die Bildung von Lufteinschlüssen oder Kavitation. Kavitation ist eine Hauptursache für Kavitation, Vibration und Schäden an Pumpenkörpern. Daher ist der flache Einbau von Exzenterreduzierern in Pumpensaugleitungen für den Schutz der Ausrüstung von entscheidender Bedeutung.


• Verhinderung von Feststoffablagerungen (horizontale Installation mit flachem Boden): Wenn beim Fördern von Flüssigkeiten, die feste Partikel enthalten (z. B. Schlamm, Abwasser und Erzschlamm), die gerade Seite des Reduzierstücks an der Unterseite des Rohrs angebracht ist (d. h. Installation mit flachem Boden), sorgt es für einen kontinuierlichen und glatten Rohrboden und eliminiert „tote Zonen“, in denen die Flüssigkeit langsamer wird oder stagniert. Dadurch wird effektiv verhindert, dass sich Feststoffpartikel an der Durchmesseränderung absetzen, ansammeln und verklumpen, wodurch die Gefahr einer Rohrverstopfung deutlich reduziert wird.



3. Wann sollten PE-Exzenterreduzierer verwendet werden?

Aufgrund ihrer einzigartigen Möglichkeiten zur Flussoptimierung Exzentrische Reduzierstücke aus PE werden vor allem in folgenden kritischen Anwendungen mit besonderen Anforderungen an die Fluidumgebung eingesetzt:

• Pumpeneinlassschutz: Dies ist das häufigste Anwendungsszenario. Um einen reibungslosen und blasenfreien Flüssigkeitsfluss in die Pumpe zu gewährleisten, müssen alle an den horizontalen Pumpeneinlass angeschlossenen Reduzierstücke flach montierte exzentrische PE-Reduzierstücke sein.


• Enthält Feststoffe: In Branchen wie der chemischen Verarbeitung, dem Bergbau und der Abwasseraufbereitung müssen Rohrleitungen, die große Mengen an Schwebstoffen, Schlämmen oder hochviskosen Medien transportieren, eine Flachbodeninstallation verwenden, um ein Absetzen zu verhindern.


• Rohrentwässerung und Schwerkraftfluss: Wenn die Rohrleitungskonstruktion eine vollständige Entwässerung des Mediums erfordert oder wenn die Rohrleitung für den Flüssigkeitstransport auf die Schwerkraft angewiesen ist, sorgt ein exzentrisches Reduzierstück mit flachem Boden für eine vollständige Entwässerung und verhindert die Ansammlung von Restflüssigkeit.


4. Was ist der Unterschied zwischen einem konzentrischen Reduzierstück und einem exzentrischen PE-Reduzierstück?

Obwohl sowohl konzentrische Reduzierstücke als auch PE-Exzenterreduzierstücke zur Reduzierung von Rohrdurchmessern verwendet werden, unterscheiden sie sich grundsätzlich in Aufbau und Funktion:

• Kernstruktureller Unterschied: Konzentrische Reduzierstücke sind perfekt symmetrische Kegelstümpfe, bei denen die Mittellinien ihrer beiden Enden ausgerichtet sind. Exzentrische Reduzierstücke aus PE hingegen haben eine versetzte Mittellinie und sind strukturell asymmetrisch, wobei eine Seite gerade ist.


• Unterschiede in den anwendbaren Betriebsbedingungen: Konzentrische Reduzierstücke eignen sich für Anwendungen, bei denen die Flüssigkeitseigenschaften weniger kritisch sind oder bei denen die Änderung des Rohrdurchmessers hauptsächlich in vertikaler Richtung erfolgt (z. B. Steigleitungen). Exzentrische PE-Reduzierstücke hingegen sind für die spezifischen Fluiddynamik-Herausforderungen horizontaler Rohrleitungen konzipiert und stellen eine spezielle Lösung für die Bewältigung von Sedimentations- und Kavitationsproblemen dar.


• Auswirkungen auf Flüssigkeiten: Bei horizontaler Installation können Konstruktionsfehler in konzentrischen Rohren zu ungleichmäßigen Durchflussraten führen und oben Räume schaffen, in denen sich Gas ansammeln kann, oder Bereiche am Boden, in denen sich leicht Sedimente bilden können, was die Häufigkeit der Systemwartung und die Betriebsrisiken erhöht.


  Funktionsvergleich	Konzentrisches Reduzierstück	PE-Exzenterreduzierer
  Mittellinie	Die Mittellinien der beiden Rohrenden fallen zusammen (koaxial).	Die Mittellinien der beiden Rohrenden sind versetzt (nicht koaxial).
  Form	Eine symmetrische Kegelstumpfform.	Es verfügt über eine asymmetrische Verjüngung mit einer flachen Seite.
  Installationsvorteile	Wird für die vertikale Rohrinstallation oder die Rohrreduzierung über kurze Distanzen verwendet.	Es kann in horizontalen Rohren installiert werden, um Sedimentations- und Kavitationsprobleme zu vermeiden.
  Fluideffekte	Es können leicht Lufteinschlüsse oben (horizontal) oder Sedimentationsbereiche unten (horizontal) entstehen.	Das bündige Design optimiert die Flüssigkeitsverteilung und reduziert den Strömungswiderstand.
  Anwendbare Flüssigkeiten	Wird für saubere Gase oder saubere Flüssigkeiten verwendet.	Es eignet sich für Flüssigkeiten, die feste Partikel enthalten, Schlämme oder solche, die zur Gasbildung neigen.

5. Was sind die Vorteile von PE-Exzenterreduzierern?

Bei der Wahl von PE-Exzenterreduzierern geht es nicht nur darum, Designspezifikationen zu erfüllen; Es handelt sich zudem um eine langfristige Investition in das gesamte Rohrleitungssystem. Zu den Vorteilen gehören:

• Verlängerte Lebensdauer der Ausrüstung: Durch die wirksame Beseitigung der Kavitation am Saugeinlass der Pumpe werden Kavitationsschäden am Pumpenlaufrad und an der Innenkammer deutlich reduziert, was die Lebensdauer teurer Geräte deutlich verlängert.


• Reduzierte Betriebskosten: Durch die Verhinderung des Absetzens und Verstopfens von Feststoffpartikeln werden Rohrspülung, Entschlammung und Wartungsausfallzeiten reduziert, wodurch die Systemeffizienz und -zuverlässigkeit verbessert wird.


• Hohe Effizienz der Flüssigkeitsübertragung: Das glatte Übergangsdesign minimiert Flüssigkeitsturbulenzen, reduziert den Druckverlust und sorgt für eine reibungslose Flüssigkeitsübertragung.


• Hervorragende Haltbarkeit: Das verwendete PE-Material bietet eine hervorragende Verschleißfestigkeit und chemische Stabilität und gewährleistet so einen langfristigen Betrieb in rauen Umgebungen.



6. Wann sollte ich ein exzentrisches PE-Reduzierstück und wann ein konzentrisches Reduzierstück verwenden?

Die Auswahlentscheidung sollte sich strikt an den Flüssigkeitseigenschaften und der Ausrichtung der Rohrinstallation orientieren:

• Auswahl eines PE-Exzenterreduzierers:
  • In horizontalen Rohren ist bei der Förderung von Flüssigkeiten mit Feststoffpartikeln, Schlämmen oder hochviskosen Flüssigkeiten eine Installation mit flachem Boden unerlässlich.


  • In horizontalen Rohren ist beim Anschluss an den Sauganschluss einer Pumpe oder anderer Geräte, die empfindlich auf Gasansammlungen reagieren, eine flache Installation erforderlich.


• Auswahl eines konzentrischen Reduzierstücks:
  • In vertikalen Rohren sorgt der Einfluss der Schwerkraft unabhängig davon, ob die Strömung aufwärts oder abwärts erfolgt, für eine relativ gleichmäßige Strömungsverteilung, sodass ein konzentrisches Reduzierstück ausreichend ist.


  • In horizontalen Rohren, bei der Förderung sauberer, sedimentfreier und gasanfälliger Flüssigkeiten (z. B. bestimmtes sauberes Wasser oder Luft) und wenn der Druckverlust beim Rohrwechsel kein Problem darstellt, ist das PE-Exzenterreduzierstück der kompromisslose Standard.



Kurz gesagt: Für jeden horizontalen Rohrwechsel, bei dem es um Flüssigkeitsreinheit, Pumpenschutz und Rohrentleerung geht, ist das PE-Exzenterreduzierstück der kompromisslose Standard.

7. Wie bestimme ich die Mittellinie eines PE-Exzenterreduzierers?

Bei der Installation vor Ort ist die Sicherstellung der korrekten Ausrichtung der exzentrischen PE-Reduzierstücke von entscheidender Bedeutung, um Konstruktionsfehler zu vermeiden. Dabei geht es in der Regel nicht um die Berechnung der geometrischen Mittellinie, sondern vielmehr um die funktionale Positionierung:

Positionierungsprinzip: Die Funktion bestimmt die Bündigkeit.

• Sedimentation verhindern: Wenn das Ziel darin besteht, die Sedimentation fester Partikel zu verhindern, stellen Sie sicher, dass sich die gerade Seite des Fittings am Rohrboden befindet. Verwenden Sie während der Installation ein Werkzeug wie eine Wasserwaage, um die unteren Innenwände des Reduzierstücks und den geraden Rohrabschnitt genau auszurichten.


• Beseitigung von Lufteinschlüssen: Wenn das Ziel darin besteht, eine Gasansammlung oben zu verhindern, stellen Sie sicher, dass sich die gerade Seite des Fittings oben am Rohr befindet. Dies ist beim Anschluss an die Pumpenansaugung von entscheidender Bedeutung.



Durch die ordnungsgemäße Installation wird sichergestellt, dass die Armatur ihre strömungsoptimierende Funktion vollständig erfüllen kann und die Zuverlässigkeit und Haltbarkeit des gesamten PE-Rohrleitungssystems maximiert wird.

8. Welche Anschlussmethoden gibt es für PE-Exzenterreduzierer?

Als Schlüsselkomponente in einem Rohrleitungssystem erfordern die Leistungsvorteile von exzentrischen PE-Reduzierstücken (Beseitigung von Lufteinschlüssen und Verhinderung von Sedimentation) zuverlässige, langlebige Verbindungen, um ihre Vorteile voll auszuschöpfen. Die Rohrverbindungstechnik aus Polyethylen (PE) ist das Herzstück des modernen Rohrleitungsbaus und die Qualität der Verbindung hat direkten Einfluss auf die Dichtigkeit, Druckbelastbarkeit und Lebensdauer des Gesamtsystems.

1. Hot-Melt-Stumpfschweißen: Die erste Wahl für Festigkeit und Wirtschaftlichkeit

Hot-Melt Butt Fusion ist die am häufigsten verwendete und wirtschaftlichste Verbindungstechnik für PE-Rohre und eignet sich besonders für PE-Exzenterreduzierer mit großem Durchmesser. Bei dieser Verbindungsmethode werden die Rohrverbindungsstücke und Rohrenden erhitzt und unter Druck gesetzt, wodurch sie schmelzen und wieder verschmelzen und eine einzige, integrale Verbindung mit Eigenschaften bilden, die denen des Grundmaterials entsprechen.

2. Elektrofusion: Eine ideale Wahl für hohe Zuverlässigkeit und komplexe Umgebungen

Beim Elektroschweißen wird ein Heizdraht verwendet, der in ein Elektroschweiß-Fitting (z. B. ein exzentrisches Reduzierstück) eingebettet ist, um Wärme zu erzeugen und die Kontaktfläche zwischen Fitting und Rohr zum Schmelzen zu bringen. Durch die Kühlung entsteht eine dichte Verbindung.

3. Flanschverbindung: Eine Brücke zum Verbinden unterschiedlicher Materialien und Geräte

Die Flanschverbindung ist die Standardmethode zum Anschluss von exzentrischen PE-Reduzierstücken an Metallrohre, Ventile, Pumpen oder andere Nicht-PE-Geräte. Bei dieser Verbindung werden ein Paar Flansche, eine Dichtung und ein Satz Schrauben verwendet, um eine mechanische Dichtung zu erzeugen.
