PE-Rohrverschraubungen 45°-Winkel: Alle wichtigen Informationen, die Sie wissen müssen?

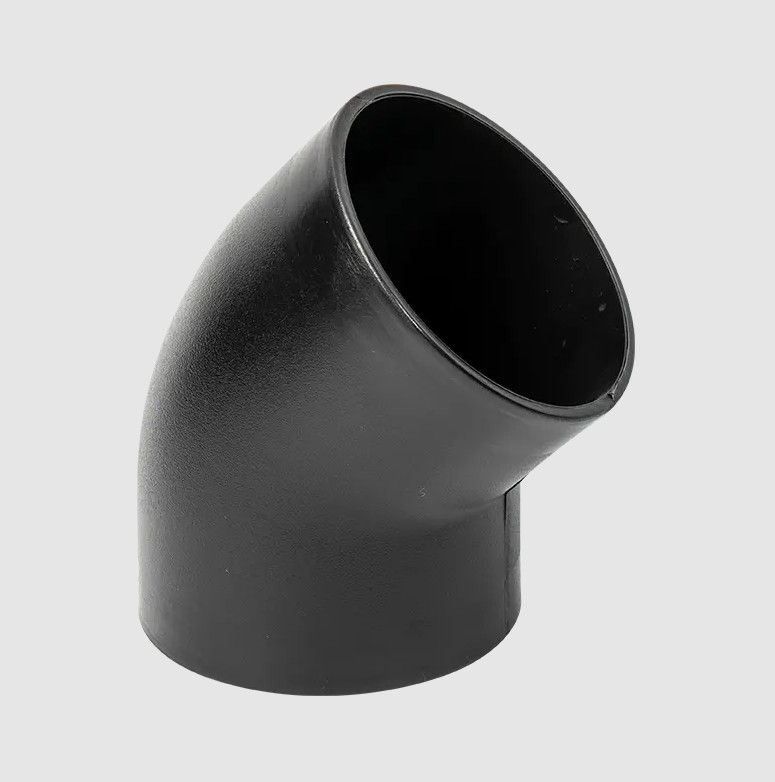

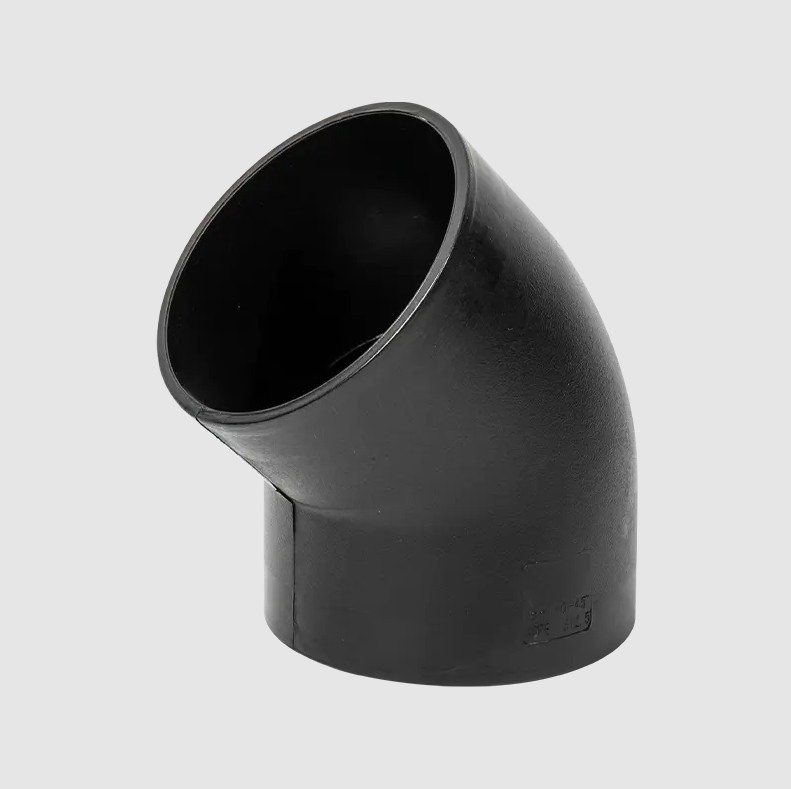

1.Was ist ein 45°-Winkelstück aus PE-Rohr?

1.1 Kerndefinition und Materialgrundlagen

A PE-Rohrverschraubungen 45°-Winkel ist ein spezieller Rohrverbinder aus Polyethylen hoher Dichte (HDPE) oder Polyethylen mittlerer Dichte (MDPE), der zur Erzielung eines 45-Grad-Winkels in einem Rohrleitungssystem verwendet wird. Es ist ein wichtiger Bestandteil von Rohrleitungssystemen aus Polyethylen (PE), die darauf ausgelegt sind, Energieverluste und hydraulische Stöße zu minimieren, wenn Flüssigkeiten ihre Richtung ändern.

Die außergewöhnlichen Eigenschaften von PE verleihen 45°-Bögen die folgenden entscheidenden Vorteile: starke Korrosionsbeständigkeit, ausgezeichnete Beständigkeit gegen Frostrisse bei niedrigen Temperaturen, geringes Gewicht und hohe Festigkeit sowie ausgezeichnete Schlagfestigkeit. Diese Eigenschaften stellen sicher, dass 45°-Winkelstücke aus PE-Rohr auch bei unterirdischer Verlegung, in heißen und feuchten Umgebungen oder beim Transport aggressiver chemischer Medien eine langfristige, stabile Leistung beibehalten, was sie zu einer idealen Alternative zu herkömmlichen Metallbögen macht.

1.2 Herstellungsstandards und Verbindungstechniken

Bei der Herstellung von PE-Rohrverbindungsstücken mit 45°-Bogen werden im Allgemeinen internationale und nationale Standards wie ISO 4427 und GB/T 13663 eingehalten, um sicherzustellen, dass ihre Maßgenauigkeit und Druckwerte den Konstruktionsanforderungen entsprechen.

Zu den wichtigsten Verbindungsmethoden gehören:

• Stumpffusion: Geeignet für Rohre mit größerem Durchmesser. Durch Erhitzen des Rohrbogens und der Rohrenden bis zum geschmolzenen Zustand werden diese schnell gegeneinander gepresst und können abkühlen, wodurch eine Verbindung entsteht, deren Dichteigenschaften und Festigkeit denen des Rohrs selbst entsprechen.


• Elektrofusion: Im Ellenbogen ist ein Heizdraht eingebettet. Beim Erhitzen verschmilzt es die Bogen- und Rohroberflächen miteinander und bildet so eine äußerst zuverlässige, integrierte Verbindung. Diese Verbindung ist einfach zu bedienen und bietet eine gleichbleibende Verbindungsqualität.


2. Welche Vorteile bietet die Verwendung? PE-Rohrverschraubungen 45°-Winkel ?

Der Einsatz von 45°-Winkelstücken aus PE-Rohr in Rohrleitungssystemen spiegelt die umfassende Berücksichtigung von Effizienz, Sicherheit und Wirtschaftlichkeit im modernen technischen Design wider.

2.1 Überlegene Fluiddynamik

Das 45-Grad-Bogendesign ist sein größtes technisches Highlight. Im Bereich der Flüssigkeitskontrolle gilt: Je flacher die Biegung, desto geringer ist der lokale Widerstandskoeffizient (K-Wert), der während der Flüssigkeitsströmung erzeugt wird. Im Vergleich zu scharfen 90-Grad-Bögen können PE-45-Grad-Bögen:

• Druckverlust minimieren: Reduzieren Sie Turbulenzen und Wirbelströme in der Rohrleitung, reduzieren Sie Reibung und Stöße an der Biegung und verbessern Sie so die Fördereffizienz.


• Reduzieren Sie den Energieverbrauch der Pumpstation: Ein geringerer hydraulischer Verlust bedeutet, dass die Pumpstation oder der Kompressor weniger Widerstand überwinden müssen, was die langfristigen Betriebskosten des Rohrleitungssystems direkt senkt.


• Wasserschläge wirksam unterdrücken: Die sanfte Ablenkung des Wasserstroms dämpft die Druckstoßwellen, die durch plötzliche Änderungen der Strömungsgeschwindigkeit entstehen, und bietet so einen wichtigen Schutz für die Rohrleitung sowie die Pumpen- und Ventilausrüstung.



2.2 Langzeithaltbarkeit und Wartungskosten

Das Material Polyethylen gewährleistet die langfristige Zuverlässigkeit des Ellenbogens. Aufgrund seiner inhärenten Verschleißfestigkeit verschleißt es bei der Förderung von Medien, die feste Partikel enthalten (z. B. Schlamm und Sediment), viel langsamer als Metallrohre. Darüber hinaus liegt dies an der inhärenten chemischen Inertheit von PE PE-Rohrverschraubungen 45°-Winkel sind immun gegen elektrochemische Korrosion, auch in sauren und alkalischen Umgebungen. Daraus ergibt sich:

• Erweiterte Lebensdauer: Eine Lebensdauer von über 50 Jahren ist möglich, die weit über der vieler herkömmlicher Materialien liegt.


• Reduzierte Wartungshäufigkeit: Keine Korrosion, keine Ablagerungen und eine zuverlässige Abdichtung reduzieren das Risiko von Lecks und Verstopfungen erheblich und senken die Kosten für routinemäßige Wartung und Reparatur.


3. Was ist der Unterschied zwischen PE-45°- und 90°-Bögen?

Beim Entwurf professioneller Rohrleitungssysteme hängt die Wahl zwischen 45°- und 90°-Bögen von der Priorität der Durchflussregelung ab. Wenn das Konstruktionsziel darin besteht, hydraulische Verluste zu minimieren und die Energieeffizienz des Systems zu optimieren, bevorzugen Ingenieure die Verwendung von zwei PE-Rohrverschraubungen 45°-Winkel mit einem kurzen Rohr, um eine 90°-Drehung zu erreichen. Obwohl dadurch der Material- und Installationsaufwand leicht ansteigt, sind die langfristigen Vorteile erheblich.

4. Reduziert ein PE-45°-Bogen den Durchfluss?

Die Antwort lautet: 45°-Bögen in PE-Rohren erzeugen zwar lokalen Widerstand, aber dieser Widerstand ist bei allen Drehelementen minimal und weitaus geringer als der Einfluss von 90°-Bögen auf die Strömung.

Gemäß der klassischen Darcy-Weisbach-Gleichung oder der Methode der äquivalenten Länge setzt sich der Gesamtdruckverlust in einer Rohrleitung aus Längsverlust (Reibung gerader Rohre) und lokalem Verlust (Rohrwiderstand) zusammen.

Die Funktion eines 45°-Bogens: Seine sanfte Drehung reduziert effektiv den lokalen Verlustkoeffizienten. Dies bedeutet, dass ein Rohrleitungssystem mit einem 45°-Bogen bei gleichem Systemdruck und gleicher Durchflussrate eine höhere effektive Durchflussrate aufrechterhalten kann.

Sicherstellung der Durchflussrate: Anstatt den Durchfluss zu „reduzieren“, ist es zutreffender zu sagen, dass die Durchflussrate maximiert wird. Beim Wasser- oder Präzisionstransport von Chemikalien über große Entfernungen ist es diese sorgfältige Durchflusssicherung, die 45°-Bögen in PE-Rohren zu einem entscheidenden Verbindungsstück für die Optimierung der Systemleistung macht.

5. Wozu dienen 45°-Bögen in PE-Rohren? (Kernanwendungen und Branchenwert)

PE-Rohrverschraubungen 45°-Winkel Mit ihrer überlegenen Leistung und zuverlässigen Abdichtung werden sie häufig in Branchen eingesetzt, die ein Höchstmaß an Zuverlässigkeit und Effizienz erfordern:

• Kommunale und städtische Infrastruktur:
  • Wasserversorgungssysteme: Wird zur Flüssigkeitskontrolle in städtischen Haupt- und Nebenleitungen verwendet, um einen reibungslosen Wasserfluss zu gewährleisten und das Risiko von Rohrbrüchen zu verringern.


  • Gastransport: Als sichere Verbindung in Polyethylen-Gasleitungen verändern sie zuverlässig den Leitungsverlauf und sorgen für die Sicherheit der städtischen Gasversorgung.


• Industrielle und chemische Industrie:
  • Transport korrosiver Medien: Aufgrund der hervorragenden Korrosionsbeständigkeit von PE eignen sie sich für Rohrleitungen, die chemische Flüssigkeiten wie Salzsäure und Schwefelsäure transportieren. 45°-Bögen sorgen für Effizienz bei komplexen Rohrleitungsanordnungen.


  • Transport von Gülle und Rückständen: Ihre Verschleißfestigkeit macht sie zur idealen Wahl für den Transport im Bergbau und verlängert die Lebensdauer der Rohre in stark abrasiven Umgebungen.


• Landwirtschaft und Bewässerung:
  • Wassersparende Bewässerungssysteme: Sie werden in großen Bewässerungsnetzen für landwirtschaftliche Flächen und Gärten eingesetzt und sorgen durch eine effiziente Flüssigkeitskontrolle für eine präzise Wasserverteilung und schonen so die Wasserressourcen.


• Erdwärmepumpen und Umweltschutzprojekte: Sie werden zur Umleitung und Verbindung erdverlegter Rohrleitungen eingesetzt und gewährleisten durch ihre Kältebeständigkeit und zuverlässige Abdichtung einen langfristig stabilen Betrieb des Systems.



Der 45° PE-Rohrbogen ist ein Kernverbinder für den effizienten, zuverlässigen und langfristigen Betrieb in modernen Rohrleitungssystemen. Es ist nicht nur eine physische Komponente zur Umleitung von Rohren, sondern auch ein Schlüsselelement im technischen Design, das Durchflusskontrolle, Energieoptimierung und Kosteneffizienz in Einklang bringt.

6. Wie installiere und schließe ich einen 45° PE-Rohrbogen richtig an?

Die Einbauqualität eines 45° PE-Rohrbogens bestimmt unmittelbar die Betriebssicherheit und Dichtigkeit des gesamten Rohrleitungssystems. Der ordnungsgemäße Anschluss ist entscheidend, um zukünftige Lecks und Ausfälle zu verhindern. Die am häufigsten verwendeten professionellen Verbindungstechniken sind das Wärmeschweißen (einschließlich Stumpf- und Muffenschweißen) und das Elektroschweißen.

6.1 Stumpfschweißen (geeignet für Rohre mit großem Durchmesser)

Das Stumpfschweißen ist eine der sichersten Methoden zur Verbindung von PE-Rohren und -Bögen. Es verschmilzt Fitting und Rohr zu einem Stück und sorgt so für eine hervorragende Abdichtung.

• Vorbereitung und Ausrichtung: Befestigen Sie den PE-45°-Bogen und das zu verbindende PE-Rohr am Rahmen der Heißleimmaschine und achten Sie dabei auf eine Ausrichtung der Achsen mit einer Abweichung von nicht mehr als 10 % der Wandstärke.


• Fräsen: Fräsen Sie die Enden des Rohrbogens und des Rohrs mit einem Fräser, bis beide Enden flach, glatt und senkrecht zur Achse sind, sodass kontinuierliche Späne entstehen.


• Erwärmung und Wärmespeicherung: Platzieren Sie eine Heizplatte (normalerweise bei 200 °C bis 220 °C) zwischen den beiden Enden und üben Sie mäßigen Druck aus, um die Enden fest auszurichten. Diese Phase ist von entscheidender Bedeutung, da sie eine gleichmäßige Erwärmung und Flanschbildung gewährleistet und so eine vollständige Materialverschmelzung erreicht.


• Entfernen der Platte und Pressen: Entfernen Sie die Heizplatte zügig und üben Sie sofort den vorgeschriebenen Fugendruck aus. Dieser Druck muss konstant aufrechterhalten werden, um eine ausreichende Diffusion und Bindung der geschmolzenen Materialien sicherzustellen.


• Kühl- und Haltedruck: Halten Sie den Gelenkdruck (d. h. Haltedruck) für die angegebene Zeit aufrecht. Lassen Sie den Maschinenrahmen erst los, nachdem die Verbindung auf natürliche Weise auf die angegebene Temperatur abgekühlt ist. Die Verbindung kann dann angeschlossen werden.



6.2 Elektrische Fusion (anwendbar auf verschiedene Durchmesser und komplexe Arbeitsbedingungen)

Beim Elektroschweißen werden in den Fittings vorab eingebettete Heizdrähte verwendet, um die Kontaktfläche zwischen dem Rohrbogen und dem Rohr zu schmelzen und so eine zuverlässige Verbindung herzustellen. Es bietet einfache Bedienung und hohe Zuverlässigkeit.

• Reinigen und Schaben: Dies ist der kritischste Schritt bei der elektrischen Fusion. Entfernen Sie mit Spezialwerkzeugen gründlich die Oxidschicht (Abkratzen) von den Muffen- und Spitzenbereichen des 45°-Bogens des PE-Fittings, um eine saubere Verbindungsoberfläche zu gewährleisten.


• Positionierung des Fittings: Führen Sie das geschabte Rohr in den 45°-Winkel des PE-Fittings ein und sichern Sie es mit einer Positioniervorrichtung, um einen gleichmäßigen und spannungsfreien Spalt zwischen Rohr und Fitting zu gewährleisten.


• Kraftheizung: Elektro-Schweißgerät anschließen und Heizparameter wie Spannung und Zeit entsprechend dem Barcode auf der Armatur eingeben bzw. einstellen. Wenn Strom angelegt wird, erwärmt sich der interne Heizdraht, schmilzt das Polyethylenmaterial und füllt den Spalt.


• Kühlung und Wartung: Nach dem Anlegen der Spannung muss die Armatur gemäß der angegebenen Abkühlzeit auf natürliche Weise abgekühlt werden. Während dieser Zeit darf das Gelenk nicht bewegt oder berührt werden. Erst nach vollständiger Abkühlung kann die Verbindung ihre vorgesehene Festigkeit und Dichtigkeit erreichen.



7. Was sind häufige PE-45°-Ellenbogenversagen?

Obwohl PE-Rohrverschraubungen 45°-Winkel Obwohl sie eine hervorragende Haltbarkeit und Korrosionsbeständigkeit bieten, können unsachgemäße Bedienung oder Umwelteinflüsse dennoch zu einigen häufigen Fehlern bei der Installation und im Langzeitgebrauch führen.

7.1 Installations- und Anschlussfehler (die hauptsächlich zu Undichtigkeiten führen)

7.2 Langfristige Betriebsausfälle (Beeinträchtigung der Anlagensicherheit)

Durch das Verständnis dieser häufigen Fehler können Benutzer nicht nur die Einschränkungen von PE-Rohrverbindungsstücken mit 45°-Winkel besser verstehen, sondern auch proaktivere vorbeugende Maßnahmen während der Installation und Wartung ergreifen und so den langfristig stabilen Betrieb und die Effizienz der Flüssigkeitskontrolle des Rohrleitungssystems sicherstellen.
