Warum lecken PE-Rohre nicht?

Im modernen Industrie- und städtischen Infrastrukturbau, sei es für Hochdruck-Gasleitungen, kommunale Wasserversorgungsnetze oder den Spezialtransport von Flüssigkeiten, ist die Qualität von PE-Rohrverbindungen nach wie vor äußerst hoch. Herkömmliche mechanische Verbindungen oder einfache Heißschmelzverfahren können Leckagen im Langzeitbetrieb oft nicht vollständig beseitigen, insbesondere in komplexen unterirdischen Umgebungen, die Umweltschwankungen ausgesetzt sind. Vor diesem Hintergrund PE-Elektroschweißrohrschellen , mit ihrer überlegenen „leckagefreien“ Elektroschweißtechnik, haben sich zu einer revolutionären Lösung für Rohrverbindungen entwickelt und setzen nach und nach neue Industriestandards.

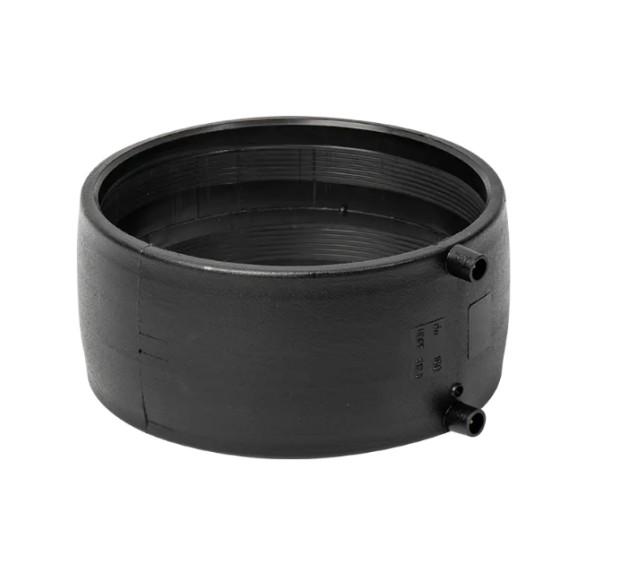

Eine PE-Elektroschweißrohrschelle (Polyethylen-Elektroschweißkupplung) ist ein Fitting, das speziell für die Verbindung von Rohren aus Polyethylen (PE) entwickelt wurde. Sein markantestes Merkmal ist ein hochohmiger Heizdraht, der präzise in die Innenwand der Klemme eingebettet ist.

Seine Kernfunktion

Seine Kernfunktion besteht darin, die durch den Strom erzeugte hohe Temperatur zu nutzen, um die Schelle auf molekularer Ebene mit der Außenwand des zu verbindenden PE-Rohrs zu verbinden. Wenn eine spezielle Elektroschmelzschweißmaschine an der Klemme angebracht wird, erwärmt sich der Heizdraht und verbindet die PE-Materialien im Kontaktbereich schnell. Während dieses Prozesses werden die PE-Molekülketten im Stecker miteinander verbunden, diffundiert und vernetzt. Nach dem Abkühlen und Erstarren bilden die Verbindung und der Rohrkörper eine kaum wahrnehmbare, völlig homogene Einheit. Dies bedeutet, dass die Lebensdauer, Festigkeit und Korrosionsbeständigkeit der Verbindung genau mit dem Rohrmaterial übereinstimmen, wodurch das Risiko von Rohrklemmen und Undichtigkeiten aufgrund von Materialunterschieden oder Dichtungsalterung grundsätzlich ausgeschlossen ist.

Die Zuverlässigkeit der Elektrofusionstechnik beruht auf ihrem präzise gesteuerten Funktionsprinzip, das wiederum viele wesentliche Kernvorteile mit sich bringt:

Funktionsprinzip

Der gesamte Prozess folgt einem genauen Zyklus. Zunächst reinigt und schabt der Installateur den Rohrverbindungsbereich gründlich (bis zur Oxidschicht). Anschließend wird eine Rohrschelle in das Rohr eingeführt und der Barcode auf der Schelle vom Schweißgerät gescannt. Das Schweißgerät erkennt automatisch die voreingestellten Stromstärken und Parameter und führt diese aus. Der stromerzeugte Heizdraht erhitzt das Rohr, leitet die Wärme weiter und bewirkt, dass sich das PE-Material unter einem bestimmten Druck verbindet. Nach dem Abkühlen richten sich die Moleküle aus und bilden schließlich eine PE-Rohrverbindung mit extrem hoher Zugfestigkeit.

Kernvorteile

• Äußerst zuverlässig und dicht: Dadurch wird eine Verschmelzung auf molekularer Ebene zwischen dem Rohranschlussstück und dem Rohr erreicht, was zu einer Verbindung führt, die noch stärker ist als das Rohr selbst und Lecks, die durch Alterung und Versagen von Dichtungen, O-Ringen und anderen Komponenten verursacht werden, vollständig eliminiert.


• Standardisierte und nachvollziehbare Bauabläufe: Moderne Elektroschweißgeräte verfügen häufig über Funktionen zur Datenprotokollierung. Dadurch werden Spannung und Zeit während des Schweißvorgangs automatisch gesteuert, wodurch Artefakte vermieden werden, die bei herkömmlicher manueller Bedienung auftreten können. Alle Schweißparameter, -zeiten und -ergebnisse werden aufgezeichnet und gewährleisten so die Rückverfolgbarkeit der Projektqualität.


• Hervorragende Anpassungsfähigkeit an komplexe Umgebungen: Für das Schmelzstumpfschweißen, das eine hohe Ausrichtung der Rohre erfordert und erhöhten Wind-, Sand- und Temperatureinflüssen ausgesetzt ist, PE-Elektroschweißrohrschellen bieten während der Installation eine hervorragende Beständigkeit gegenüber äußeren Umgebungsbedingungen und eignen sich daher besonders für komplexe Arbeitsbedingungen wie enge, überfüllte Räume oder Kanalaushubarbeiten.



In tatsächlichen technischen Anwendungen bieten elektrische PE-Schweißrohrschellen präzise Lösungen für mehrere Hauptprobleme der herkömmlichen Rohrinstallation:

Lösung des Problems der inkonsistenten Qualität

Herkömmliche Methoden haben Schwierigkeiten mit der gleichbleibenden Erfahrung des Arbeiters, der Ausrichtungsgenauigkeit und der Heiztemperatur. Elektrische Schweißrohrschellen steuern automatisch die Schweißparameter, minimieren wichtige Qualitätsvariablen und sorgen für eine gleichbleibende und hochstabile Verbindungsqualität.

Die Herausforderung des Arbeitens auf engstem Raum meistern

Herkömmliche Heißschmelz-Stumpfschweißgeräte sind sperrig und erfordern eine ausreichende Arbeitsfläche. Elektrische Schweißrohrschellen und Schweißgeräte bieten einen flexiblen Betrieb und machen die Rohrinstallation in Kellern, Tunneln oder bestehenden Türmen zum Kinderspiel.

Lösen Sie die schnellen und seismischen Anforderungen der Pipeline

Die durch die elektrische Fusionsverbindung gebildete Verbindung weist eine gute Flexibilität auf, die die durch Fundamentsetzungen, Temperaturänderungen oder kleinere Erdbeben verursachte Beweglichkeit effektiv absorbieren und die seismische Widerstandsfähigkeit und langfristige Injektion des gesamten Rohrleitungssystems erheblich verbessern kann.

Obwohl die Elektroschweißtechnik an sich äußerst zuverlässig ist, kommt es im tatsächlichen Betrieb häufig zu einer geringen Anzahl von Rohrschellenlecks, die auf Nachlässigkeit bei den Konstruktionsspezifikationen zurückzuführen sind.

Unzureichende Vorbereitung der Rohroberfläche

Dies kann eine Ursache für eine Verbindungsunterbrechung sein. Wenn die Oxidschicht auf der Rohroberfläche (eine Schicht, die das PE-Rohr vor Alterung schützt) vor dem Anschluss nicht gründlich mit einem speziellen Schaber abgekratzt wird oder wenn Schmutz, Öl oder Erdungsmaterial im Verbindungsbereich zurückbleibt, kann dies zu unzureichendem Kontakt und einer Kaltschweißung führen, was zu Undichtigkeiten führen kann.

Zeit ist entscheidend

Nach dem Schweißen benötigt das PE-Material einige Zeit, um vollständig abzukühlen und zu verfestigen und seine volle mechanische Festigkeit wiederzugewinnen. Wird das Rohr vorzeitig bewegt, wirken äußere Kräfte auf die Verbindung ein oder werden während dieser letzten Abkühlphase (meist streng vorgegeben) Druckprüfungen durchgeführt, kann es zu einer Beschädigung der noch plastischen Verbindung und damit zu einem Kurzschluss kommen.

Schweißparameter oder Stromversorgungsbetrieb

Die Verwendung inkompatibler Schweißparameter (z. B. eine falsche Schweißzeit) oder das Erzwingen der Verbindung mit einer extrem instabilen Versorgungsspannung kann die genaue Erwärmung und Vorwärmung des Heizdrahts beeinträchtigen.

Daher ist die strikte Einhaltung des standardisierten Prozesses „Reinigen“ → Schaben → Ausrichten → Schweißen → „ausreichende Kühlung“ der Schlüssel zur Gewährleistung einer erfolgreichen PE-Elektroschweißrohrschellenverbindung.

Bei der Reparatur und Wartung von Rohrleitungen stellen sich Techniker häufig die Frage: Können PE-Rohrklemmenverbindungen mit Elektroschweißung neu verschmolzen werden?

Branchenvorschriften und technische Standards geben die Antwort: Streng verboten.

PE-Rohrschellen sind für die sofortige, indirekte Schweißung konzipiert. Das Wiederverschweißen einer fertigen Verbindung kann folgende schwerwiegende Folgen haben:

• Thermische Belastung und Verschlechterung des Materials: Das PE-Material hat beim ersten Verbindungs- und Abkühlvorgang eine stabile Struktur gebildet. Wiedererwärmung kann zu örtlicher Überhitzung führen, was zu einer übermäßigen thermischen Belastung oder einer Verschlechterung der PE-Polymerstruktur führt, was zu einer Verschlechterung der Materialleistung und einer Wiederherstellung der Festigkeit im Verbindungsbereich führt.


• Heizdrahtfehler: Heizdrähte sind für eine präzise Erwärmung in einem Durchgang ausgelegt. Das erneute Bestromen des Heizdrahts kann zu einer ungleichmäßigen Wärmeverteilung, einem teilweisen Durchbrennen oder der Unfähigkeit, eine gleichmäßige Erwärmung zu erreichen, führen, was zu einer völligen Beeinträchtigung der Verbindungsqualität führt.



Wenn daher Probleme mit einer installierten PE-Elektroschweißrohrverbindung auftreten, besteht die richtige Reparaturmethode darin, die gesamte Verbindung abzuschneiden und sie mit einer neuen PE-Elektroschweißrohrschelle an einer gesunden Stelle des Rohrs wieder anzuschließen. Dies gewährleistet einen langfristig sicheren und zuverlässigen Betrieb des Rohrleitungssystems.

Im Bereich der Rohrverbindungstechnik aus Polyethylen (PE) sind Stumpfschweißen und PE-Elektroschweißrohrschellen gängige und weithin akzeptierte Methoden. Während beide dauerhafte Verbindungen von PE-Rohren herstellen, unterscheiden sie sich grundlegend in ihren Prinzipien, Anwendungen und der Verbindungsqualitätskontrolle, was ihre unterschiedliche Rolle in Ingenieurprojekten bestimmt.

1. Unterschiede in Verbindungsprinzipien und -formen

2. Anforderungen an Bauumgebung und Ausrüstung

Der größte Unterschied zwischen Elektroschweißen und Elektroschweißen liegt in der Einsatzflexibilität auf der Baustelle:

Site-Einschränkungen: Elektroschweißrohrschellen sind kompakt und erfordern weniger Ausrichtung, wodurch sie sich besonders für präzise und beengte Räume, Arbeiten unter der Oberfläche oder in komplexen Umgebungen wie Pipeline-Reparaturen eignen, in denen der Einsatz großer Geräte schwierig ist.

Kompatibilität der Rohrdurchmesser: Elektrische Schweißrohrschellen bieten erhebliche Vorteile und gleichbleibende Qualität für die Verbindung kleiner und mittlerer Rohre (z. B. DN 20 bis DN 315). Stumpfschweißmaschinen eignen sich besser für den Hauptleitungsbau von Rohren mit großem Durchmesser.

Operative Komplexität: Der elektrische Fusionsprozess ist hochautomatisiert. Der Schweißer scannt die Rohrsequenz und steuert automatisch die Schweißparameter, wodurch die Abhängigkeit von der Erfahrung des Arbeiters erheblich reduziert wird und die Qualität einfacher zu standardisieren und nachzuverfolgen ist. Das Stumpfschmelzen hingegen erfordert eine extrem hohe Präzision, Heiztemperatur und Druckkontrolle und hängt stärker von der Erfahrung des Bedieners ab.

3. Kosten-Nutzen-Kompromiss

Obwohl die Materialkosten einer einzelnen Rohrschelle typischerweise den Energieverbrauch und die Rohrverluste während des Heißschmelzprozesses decken, ist die Gesamteffizienz oft höher:

• Reduziertes Leckagerisiko: Elektrische Fusionsverbindungen bieten eine höhere Zuverlässigkeit und Standardisierung, was zu extrem niedrigen Leckraten im Langzeitbetrieb führt und die Wartungs- und Reparaturkosten für aufgerüstete Versionen senkt.


• Spart Bauzeit: Der elektrische Fusionsverbindungsprozess ist kompakter und effizienter, insbesondere an Standorten vor Ort oder in stark frequentierten Bereichen, wo erhebliche Rohrinstallations- und Straßenzeit eingespart werden kann.



Bei Hot-Stumpf-Schweißrohren stehen Effizienz und Material im Vordergrund und eignen sich ideal für große Rohrdurchmesser und eine kostengünstige Konstruktion. PE-Elektroschweißrohrschellen Andererseits bieten sie eine hohe Zuverlässigkeit, Anpassungsfähigkeit an komplexe Umgebungen und eine nachvollziehbare Qualitätskontrolle, was sie zur bevorzugten Wahl für kommunale Rohrnetze, Gassysteme und Projekte mit hohem Standard macht.

Der Vorteil des PE-Elektrotechniksystems liegt nicht nur in der hohen Zuverlässigkeit der Durchgangsrohrschellen, sondern auch in seinem umfangreichen und umfassenden Fittingsortiment, das nahezu alle Bögen, Durchmesseränderungen, Abzweigungen und Funktionsanforderungen in Fusionsrohrsystemen meistert.

1. Grundlegende Verbindungs- und Richtungsänderungsbeschläge

Elektrische Durchgangsrohrschellen (Kupplungen): Die Grundlage für geradlinige Rohrverbindungen und das am häufigsten verwendete Fitting zur Verbindung zweier PE-Rohre gleichen Durchmessers.

Elektrofusionsbögen: Wird verwendet, um die Richtung von Rohren zu ändern. Gängige Beispiele sind 90°- und 45°-Elektroschweißbögen, mit denen horizontale oder vertikale Biegungen in Brücken erzielt werden.

Elektroschweiß-T-Stücke (gleiche/reduzierende T-Stücke): Wird zur Rohrverzweigung verwendet.

T-Stücke mit gleichem Durchmesser: Erhältlich in drei Durchmessern.

Reduzierte T-Stücke: Erhältlich für Hauptleitungen und Stütztürme mit unterschiedlichen Durchmessern, um Anforderungen an Durchfluss oder Druckverteilung zu erfüllen.

Elektroschweißreduzierer: Wird zum Verbinden von Rohren mit unterschiedlichen Durchmessern verwendet, um glatte, abgestufte Verbindungen zu erzielen.

Elektroschweiß-Endkappen: Wird zum Abdichten oder vorübergehenden Verstopfen verwendet, um die Dichtheit von Rohrleitungssystemen sicherzustellen.

2. Sättel und Rohrverbindungsstücke mit Sonderfunktion

Sättel sind Kernprodukte, die in der Elektroschweißtechnik verwendet werden, um Rohröffnungen, Abzweigungen oder Notreparaturen während des Betriebs zu lösen und den immensen Einsatzwert der Elektroschweißung zu verdeutlichen:

Elektrofusions-Wasser-/Gas-Abzweigsättel: Wird verwendet, um ein neues Abzweigrohr von einer Hauptleitung zu erstellen, ohne den Betrieb der Hauptleitung zu unterbrechen. Sie enthalten interne Schneidklingen, die das Öffnen eines neuen Rohrs mit einem Werkzeug nach dem Schweißen ermöglichen.

Elektroschweiß-Abschaltsättel: Wird verwendet, um den Durchfluss bei Notfallreparaturen an Gas- oder Flüssigkeitsleitungen vorübergehend zu blockieren oder zu begrenzen. Sie sind ein Sicherheitswerkzeug für Druckarbeiten und Notfallreparaturen.

Elektrofusions-Übergangsstücke: Wird zum Verbinden von PE-Rohren mit anderen Materialien (z. B. Stahl, Gusseisen und Kupfer) verwendet. Diese Fittings haben typischerweise einen Elektroschweiß-PE-Anschluss am Anfang und einen Metall-Gewinde- oder Flanschanschluss am anderen Ende.

Elektroschweißventile/Elektroschweißverbindungsventile: Einige High-End-Ventile sind mit Elektroschweißanschlüssen ausgestattet, sodass sie mittels Elektroschweißen direkt auf PE-Ventilen installiert werden können und eine hochdichte Abdichtung zwischen Ventil und Rohr gewährleisten.

Dieses umfassende und hochspezialisierte Sortiment an PE-Elektroschweißfittings ermöglicht es Ingenieuren, moderne PE-Rohrverbindungssysteme zu entwerfen und zu installieren, die den unterschiedlichsten komplexen Betriebsbedingungen und hohen Sicherheitsstandards gerecht werden.
